765L

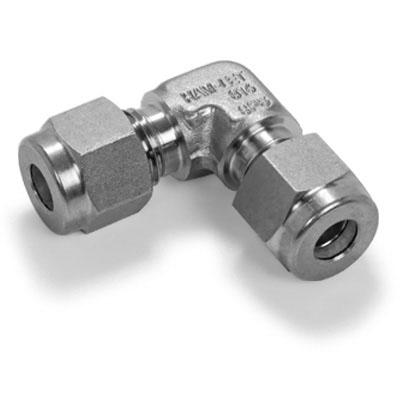

765L – koleno

Koleno Let-Lok
Union Elbow

Ham-Let

Koleno pro spojení metrických nebo palcových trubek bez závitu. Toto koleno se vyrábí z nerezové oceli 316 nebo z mosazi. Díl využívá systém kompresního šroubení Let-Lok, ve kterém je hladká trubka upevněna pomocí dvou svěrných kroužků a převlečné matice. Způsob těsnění u sytému Let-Lok je kov na kov. Mechanické spojení i utěsnění je docíleno právě pomocí zmíněných svěrných kroužků a matice.

Tvorba objednacího kódu:

765L  a


m = materiál:  SS – nerez, B – mosaz

a = rozměr Let-Lok (vnější průměr trubky):  350 mm, 1/16″2″

pdf s tabulkou dostupných rozměrů dílu je ke stažení v záložce „Dokumentace“


Příklad objednacího kódu:

765L SS 6MM

nerezové koleno – Let-Lok pro trubku o vnějším průměru 6 mm

Dokument

Jazyk

Tabulka rozměrů dílu 765L EN flag
