  • 764LR – redukční T-kus

    764LR

    T-kus Let-Lok redukční
    Reducing Tee

    Země původu - Země původu
    Země původu

    Ham-Let specialista

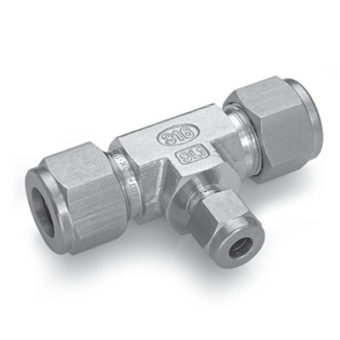

    T-kus pro spojení metrických nebo palcových trubek bez závitu. T-kus se vyrábí z nerezové oceli 316 nebo z mosazi. Tento redukční T-kus má pravou a levou větev ve stejném rozměru, spodní větev pak může být v jiném rozměru. Díl využívá systém kompresního šroubení Let-Lok, ve kterém je hladká trubka upevněna pomocí dvou svěrných kroužků a převlečné matice. Způsob těsnění u sytému Let-Lok je kov na kov. Mechanické spojení i utěsnění je docíleno právě pomocí zmíněných svěrných kroužků a matice.

    Tvorba objednacího kódu:

    764LR m a x a x b


    m = materiál: SS – nerez, B – mosaz

    a = rozměr Let-Lok pravá a levá větev (vnější průměr trubky)

    b = rozměr Let-Lok spodní větev (vnější průměr trubky)

    pdf s tabulkou dostupných rozměrů dílu je ke stažení v záložce „Dokumentace“


    Příklad objednacího kódu:

    764LR SS 12MMx12MMx6MM

    nerezový redukční T-kus Let-Lok – pravá a levá větev pro trubky o vnějším průměru 12 mm, spodní větev pro trubku o vnějším průměru 6mm

    Dokument

    Jazyk

    Tabulka rozměrů dílu 764LR EN flag
