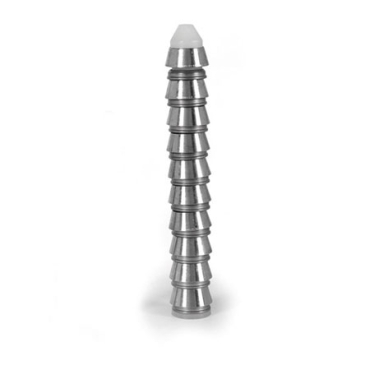

760LS Ferrule Set

760LS Ferrule Set (760LB+760LF) – prstence

Set předního a zadního kompresního kroužku pro Let-Lok
Ferrule Set

Ham-Let

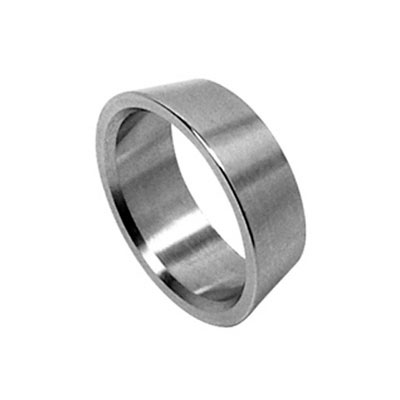

Set předního a zadního kroužku pro kompresní šroubení Let-Lok, které se používá pro spojení metrických nebo palcových trubek bez závitu. Tyto kroužky se vyrábí z nerezové oceli 316 nebo z mosazi. Způsob těsnění u sytému Let-Lok je kov na kov. Mechanické spojení i utěsnění je docíleno právě pomocí těchto svěrných kroužků, které jsou k trubce přitahovány převlečnou maticí.

Tvorba objednacího kódu:

760LS  a


m = materiál:  SS – nerez, B – mosaz

a = rozměr Let-Lok (vnější průměr trubky):  350 mm, 1/16″2″

pdf s tabulkou dostupných rozměrů dílu je ke stažení v záložce „Dokumentace“


Příklad objednacího kódu:

760LS SS 6MM

set nerezového předního a zadního kroužku ke šroubení Let-Lok pro trubku o vnějším průměru 6 mm

Dokument

Jazyk

Tabulka rozměrů dílu 760LS EN flag
