739LM

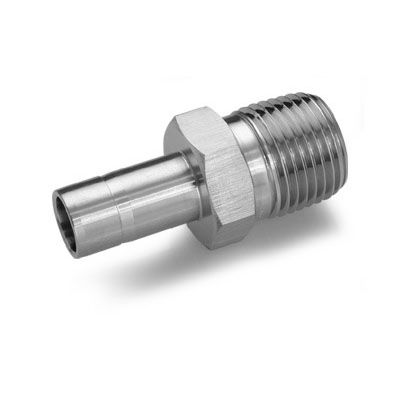

739LM – nátrubek s vnějším závitem

Nátrubek pro Let-Lok → NPT male
Male Adapter Tube to Pipe

Ham-Let

Adaptér s takzvaným nátrubkem pro spojení metrického nebo palcového kompresního šroubení Let-Lok a dílu nebo trubky se závitem NPT. Tento adaptér se vyrábí z nerezové oceli 316 nebo z mosazi. Způsob těsnění u sytému Let-Lok je kov na kov. Mechanické spojení i utěsnění je docíleno pomocí svěrných kroužků a matice. Závit NPT je potřeba dotěsnit například teflonovou páskou.

Tvorba objednacího kódu:

739LM m a x b


m = materiál: SS – nerez, B – mosaz

a = rozměr Let-Lok (vnější průměr nátrubku): 320 mm, 1/8″1″

b = velikost závitu NPT: 1/8″3/4″

pdf s tabulkou dostupných rozměrů dílu je ke stažení v záložce „Dokumentace“


Příklad objednacího kódu:

739LM SS 6MMx1/4

nerezový adaptér z nátrubku o vnějším průměru 6mm na vnější závit 1/4″ NPT

Dokument

Jazyk

Tabulka rozměrů dílu 739LM EN flag
