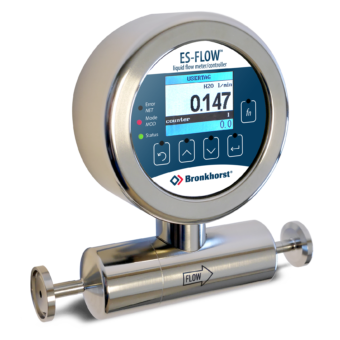

    ES-FLOW ultrazvukový průtokoměr

    Nizozemská firma Bronkhorst, přední evropský výrobce hmotnostních průtokoměrů a regulátorů průtoku, uvádí na trh novou řadu ultrazvukových průtokoměrů pro měření a regulaci malých průtoků kapalin – nejmenších na trhu z těch, které využívají ultrazvukový princip měření.

    Přístroje ES-Flow jsou určeny pro objemové měření malých průtoku kapalin od 4 ml·min–1 až po 1 500 ml·min–1, a to s velkou přesností, rychlou odezvou a minimální tlakovou ztrátou. Vzhledem k hygienickému designu přístroje nacházejí široké uplatnění zejména v potravinářském a farmaceutickém průmyslu, ale pro svou univerzálnost mají široké možnosti použití i v jiných oborech. Přesnost měření je ±1 % z odečtu plus ±1 ml·min–1. ES-Flow mají také sekundární výstup pro měření teploty média.

    Průtokoměry ES-Flow jsou použitelné pro měření širokého spektra kapalin, nezávisle na jejich vlastnostech (je možné měřit i nevodivé kapaliny). Díky kombinaci přímé trubičky senzoru s nulovým mrtvým objemem a hygienického procesního připojení pomocí potravinářských přírub tri-clamp lze průtokoměr použít pro úlohy se zvýšenými požadavky na hygienu. V tomto provedení je maximální absolutní provozní tlak 1 MPa.

    Bronkhorst ES-FLOW se zubovým čerpadlem

    Bronkhorst ES-FLOW se zubovým čerpadlem

    Při použití v ostatních úlohách, kde hygie­nické provedení není třeba, může být průtokoměr vybaven kompresním šroubením se zářeznými kroužky (Swagelok). V tomto provedení je provozní tlak až 10 MPa. Všechny části přístroje, které se dostanou do styku s protékaným médiem, jsou vyrobeny výhradně z korozivzdorné oceli 316L. ES-Flow má krytí IP67, a to včetně multifunkčního dotykového displeje, který je v přístroji integrován. Prostřednictvím displeje je možné nejen zobrazovat průtok, měnit jednotky, nastavovat alarmové hodnoty, čítače a dalších funkce, ale i nastavovat průtok při propojení průtokoměru s regulačním ventilem nebo zubovým čerpadlem. Přímo ovládaný proporcionální ventil nebo zubové čerpadlo jsou řízeny s pomocí PID regulátoru, který je v průtokoměru zabudován.

    Kromě ovládání z vestavěného displeje lze stejně jako u ostatních průtokoměrů a regulátorů průtoku od firmy Bronkhorst využít analogovou komunikaci (4 až 20 mA, 0 až 5 V DC, 0 až 10 V DC) spolu s digitálním rozhraním RS-232. Volitelně je možné přístroj vybavit i komunikačními protokoly Profibus-DP, Modbus RTU/ASCII, Flow-Bus nebo DeviceNet. Při ovládání z PC je volně k dispozici software výrobce a driver pro LabView.

    Měření průtokoměrem ES-Flow je založeno na ultrazvukovém principu. Měří se v rovné trubičce z korozivzdorné oceli s vnitřním průměrem 1,3 mm, která je uvnitř bez jakýchkoliv překážek nebo mrtvého prostoru. Kolem trubičky je několik disků, které tvoří pomocí radiální oscilace ultrazvukové vlny.

    Měřicí princip průtokoměru Bronkhorst ES-FLOW

    Měřicí princip průtokoměru Bronkhorst ES-FLOW

    Každý z disků obsahuje vysílač i snímač ultrazvukových vln, takže všechny kombinace po proudu a proti proudu jsou zaznamenány a zpracovány. Díky přesnému měření časového rozdílu jednotlivých záznamů (v řádu nanosekund) a automatickému měření rychlosti zvuku v kapalině je ES-Flow schopen měřit objemový průtok kapalin nezávisle na vlastnostech protékaného média. Kalibrace na různé kapaliny tedy není třeba a měření je možné v obou směrech.

    Další výhodou tohoto principu měření je jeho nezávislost na vnějších otřesech (pracuje bezchybně i při otřesech nebo vibracích okolí) a to, že měření funguje jak pro média s laminárním prouděním, tak i pro média s turbulentním prouděním.

    graf tlakové ztráty průtokoměru Bronkhorst ES-FLOW

    Tlaková ztráta přístroje je přímo závislá na velikosti průtoku a viskozitě protékaného média.

    Stejně jako u ostatních přístrojů Bronk­horst je bezplatně nabízena telefonická technická podpora 24 hodin denně a software zdarma.

    Autor článku: Martin Niederle - D-Ex Instruments, s.r.o.
