TecControl-průmyslový senzor koncentrace O₂

Optochemický snímač O₂ pro průmyslovou a měřicí techniku a vysoké nároky

Země původu

TecSense specialista

Libor Dolák | +420 775 757 221 | ldolak@dex.cz

Stanovení plynného a rozpuštěného kyslíku za provozních podmínek v plynech i kapalinách
Stanovení velmi nízkých koncentrací kyslíku (od 2 ppb v kapalinách, 5 ppm v plynech)
V reaktorech, potrubí bioreaktorů
Napájecí voda
Stanovení koncentrace kyslíku při extrémních hodnotách pH (pH 1 – 13)
Řízení oxidačních procesů

Vlastnosti Aplikace Technické údaje Dokumentace Aplikace/odvětví

Na místě detekce není žádný elektrický signál, oddělen elektrickou a tepelnou skleněnou optikou (30 – 250 mm)
Digitální a analogové datové připojení
Kryt snímače je vyměnitelný
Vlastní diagnostika
Kalibrován v továrně – „Plug & Play“
SIP a CIP
Ochranné vrstvy senzoru podle použití

Aplikace:

Stanovení plynného a rozpuštěného kyslíku za provozních podmínek
Stanovení velmi nízkých koncentrací (od 20 ppb v kapalinách, 5 ppm v plynech)
V reaktorech, potrubí bioreaktorů
Napájecí voda
Stanovení kyslíku při extrémních hodnotách pH (pH 1 – 13)
Řízení oxidačních procesů

Průmyslová odvětví:

Procesory, bioreaktory, obaly, kotelny, elektronický průmysl
Farmaceutický průmysl, biotechnologie, fermentace
Výroba piva, vína, nealkoholických nápojů, v potravinářském průmyslu
Obaly MAP, technické a procesní plyny

Rozměry těla snímače: Ø 90 x 50 mm
Tyč senzoru: Ø12 x 30 – 250 mm
Materiál: St 1.4404 nebo Teflon
Pouzdro: eloxovaný hliník nebo st. 1.4404
Hmotnost: 230 g
Krytí IP68
Výměna dat: standardní RS232, volitelně RS485
Napájení: 12 V nebo 24 V
Minimální / maximální teplota při skladování snímače: + 5 ° C – + 60 ° C
Minimální / maximální teplota na hlavě snímače: + 5 ° C – + 100 ° C
dočasné pro CIP a SIP: + 130 ° C
Maximální a minimální teplota okolí při provozu snímače: + 5 ° C – + 60 ° C
Pracovní tlak: 5 mbar – 20 bar

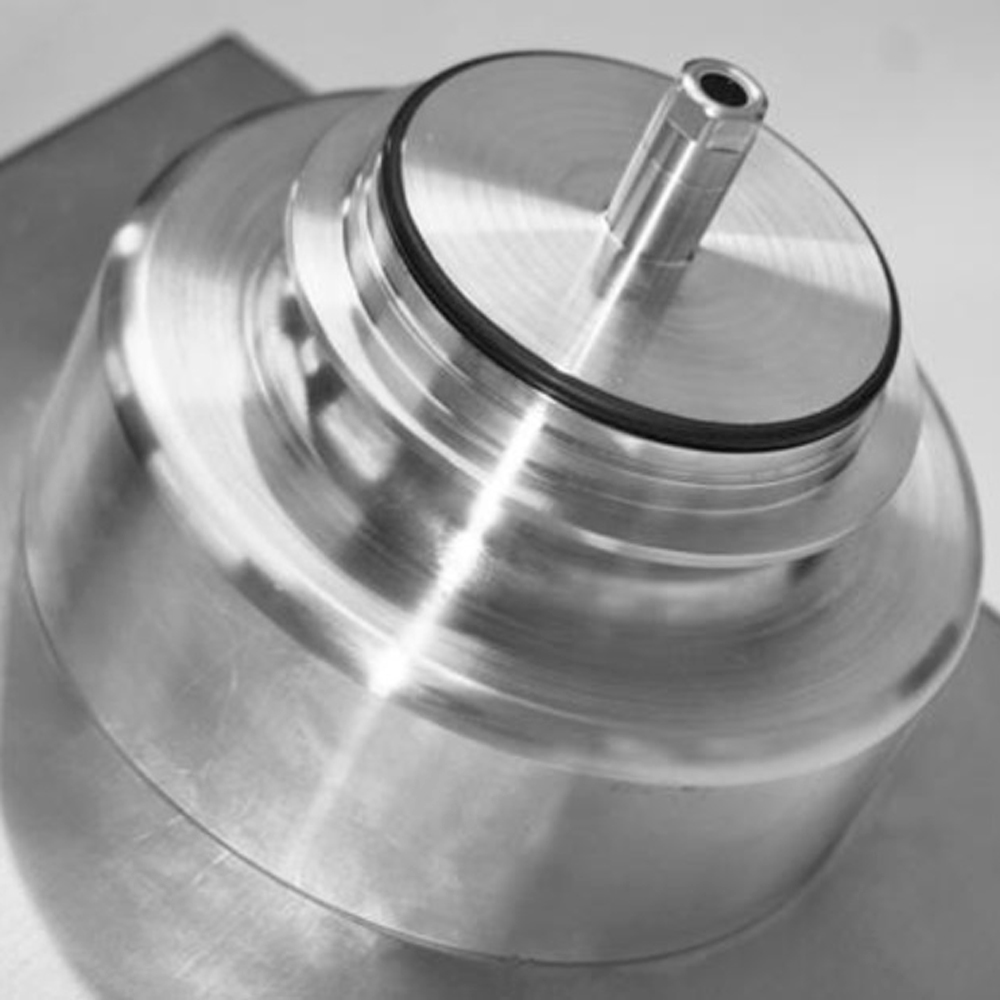

Připojení: Varivent, ½ „nebo ¾“ T-kusy, rovinné příruby
Příslušenství Volitelné:
- TecInterface: data O₂jako signál 4-20mA a digitální (RS 232 / RS 485 apod.)
- TecDisplay: vyhodnocovací a zobrazovací jednotka (4-20mA, RS 232 atd.)

Trace senzor	Plyny	Kapaliny
Rozsah měření:	1,0 ppm – 2(5) % obj.	0,001 mg/l – 2 (5) mg/l
Přesnost:	± 3 ppm, ± 0,0003 % obj.	± 0.003 mg/l, ±2,5 ppb
Rozlišení:	1,0 ppm , 0.0001 % obj.	0.001 mg/l, 1 ppb
Doba náběhu t90:	0,5s – 3 s -Závisí na třídě ochrany	3s – 30 s -Závisí na třídě ochrany

Standardní senzor	Plyny	Kapaliny
Rozsah měření:	0,01 % obj. – 25 (100) % obj. do parciálního tlaku 10 bar O₂	0,020 mg/l – 10 (20) mg/l až 100 mg/l
Přesnost:	± 300 ppm, ± 0,03 %	± 0,050 mg/l, ± 50 ppb
Rozlišení:	100 ppm , 0.01%	0,020 mg/l, 20 ppb
Doba náběhu t90:	0,1s – 3 s -Závisí na třídě ochrany	3s – 30 s -Závisí na třídě ochrany

Životnost podle průmyslových norem
Uzávěry snímače životnosti (typické): 12-18 měsíců v plynném a vodném prostředí při pH 5-9. Pro čištění CIP a SIP typicky 6 měsíců.
Je v souladu s nařízením EU 450/2009 pro aktivní a inteligentní balení
Žádná křížová citlivost na CO₂, H₂S, iontovou sílu, průtok
Žádný minimální průtok
Teplotní rozsah 5 – 130 ° C
pH 1 až 13
Rozsah tlaku: 5 mbar až 20 barů
Místo měření odděleno od elektroniky, na místě měření není žádný elektrický signál
