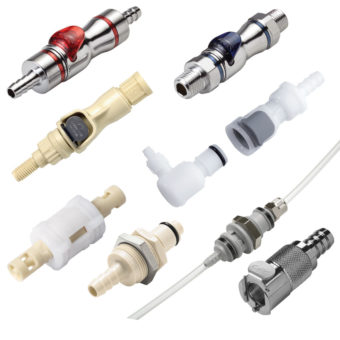

    Plastové i kovové rychlospojky s vysokou provozní bezpečností

    Země původu - Země původu
    Země původu

    CPC specialista

    Libor Dolák | +420 775 757 221 | ldolak@dex.cz

    Rychlospojky CPC umožňují rychlé a snadné rozpojení i spojení dvou hadicových rozvodů. Jsou navrženy a otestovány tak, aby vydržely minimálně 5 – 10 tisíc spojení bez nežádoucího úniku média. Rychlospojky jsou vyráběny v několika základních řadách podle velikosti průtoku a z různých materiálů s možností použití rozdílných materiálů těsnění, aby je bylo možno použít pro všechny typy tekutin v průmyslových aplikacích, lékařství, potravinářství, chemickém a biochemickém průmyslu, tak i v biofarmacii, v polovodičovém průmyslu anebo v balicí technice. Dle požadavků zákazníka je možno umístit do spojky ventilek, aby se při rozpojení rychlospojky hadice uzavřela a nedocházelo ke ztrátám pracovního média. Rychlospojky CPC jsou jediné plastové rychlospojky s bezodkapovým provedením (při rozpojení spojky i při maximálním povoleném tlaku dojde k úniku méně než 0,1 ml kapaliny).

    Rychlospojky firmy CPC neumožňují pouze spojení dvou hadic s médiem, umožňují instalovat spojku do otvoru pomocí trubkového závitu (NPT, BSPT) včetně utěsnění proti průsaku, zajistit připojení hadice ke spojce pomocí pojistné matice (pro vyšší tlaky) anebo zvolit vyústění hadicové koncovky tak, aby došlo k úspoře místa. Pokud zákazník požaduje certifikaci, můžeme mu nabídnout certifikaci pro použití na pitnou vodu nebo pro použití v potravinářství. Pro použití rychlospojek v biomedicíně, medicíně nebo v polovodičovém průmyslu nabízíme čištění rychlospojek (horkým vzduchem, formalínem, alkoholem nebo isopropylalkoholem), sterilizaci, zajištění bakteriální čistoty radiací anebo sestavení rychlospojek v čistých prostorách. Požadavky jiných aplikací splňují celoplastové rychlospojky, jednoduché cenově dostupné rychlospojky, koaxiální nebo vícenásobné rychlospojky, umožňující současné rozpojení či spojení oddělených okruhů s různými tekutinami, aniž by nedošlo k míchání tekutin a nežádoucímu propojení okruhů.

    Materiály pro výrobu rychlospojek

    Rychlospojky firmy CPC se vyrábí především v plastovém provedení za použití různých typů plastů tak, aby vyhověly většině použitých tekutin. Rychlospojky jsou především vyrobeny z těchto materiálů:

      Pracovní teplota Pracovní tlak
    Acetal -40 °C ÷ +82 °C 0 ÷ 830 kPa
    Polypropylen 0 °C ÷ +71 °C 0 ÷ 720 kPa
    Polysulfon -40 °C ÷ +138 °C 0 ÷ 860 kPa
    Pochromovaná mosaz -40 °C ÷ +82 °C 0 ÷ 1,73 MPa

    Použití rychlospojek pro veškeré typy tekutin je dosaženo nejen použitím širokého spektra základních materiálů rychlospojek, ale i použitím rozdílných materiálů těsnění podle použitého média a to jak Buny N, Vitonu, EPDM, Kelrazu anebo silikonu, ale i zvolením spojky s celoplastovou konstrukcí bez kovových částí v průtočném povrchu rychlospojek nebo použitím rychlospojek vyrobených z jiných materiálů – polyethylenu, karbonátu, nylonu či ABS.

    Řady rychlospojek

    Průtok Standardní řady Bezokapové řady Průměry hadic
    do 1 l/min SMC NS1 1/8″, 1/16″
    1 ÷ 5 l/min PMC, PMC12, MC, APC NS2, LQ2 1/8″, 5/32″, 3/16″, 1/4″
    5 ÷ 10 l/min PLC, PLC12, LC, APC NS4, LQ4 1/4″, 5/16″, 3/8″
    10 ÷ 30 l/min HFC12, 35, 57 NS6, LQ6 3/8″, 1/2″, 5/8″, 3/4″
    > 30 l/min NSH 3/8″, 1/2″, 5/8″, 3/4″

    Široké portfolio nabízí celou řadu koncovek, konfigurací, velikostí a materiálů, stejně jako speciální konstrukční prvky, jako jsou přesné hadicové ozuby, palcová západka se slyšitelnou „CPC cvak“ technologií, která neovlivňuje modularitu zařízení a dokonce i volitelné RFID s technologií IdentiQuik® vám mohou pomoci zvýšit bezpečnost zařízení. Nezáleží na tom, co vaše aplikace vyžaduje, každá CPC spojka je jedinečně navržena tak, aby poskytovala přesně to, co potřebujete.

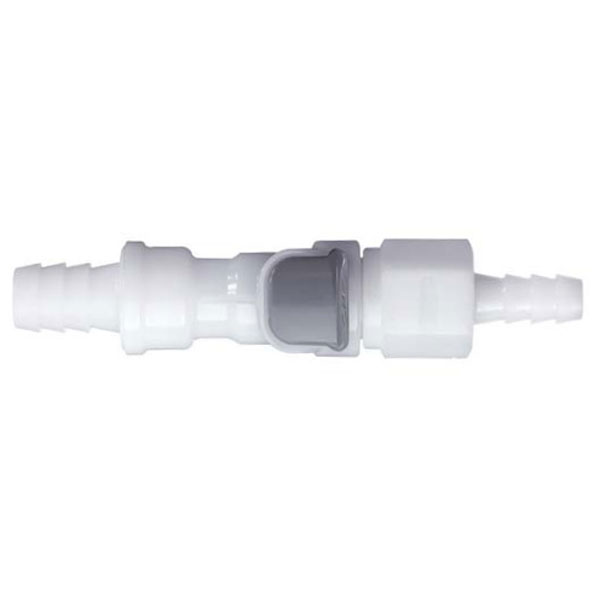

    Rychlospojka APC

    APC

    Spojky řady APC poskytují snadné použití a vynikající průtok v kompaktním rozměru.

    Více informací

    Rychlospojka EFC12

    EFC12

    Vyznačuje se vysoce účinným designem ventilu, který poskytuje větší průtok než jakákoli jiná spojka stejné velikosti.

    Více informací

    Rychlospojka BreakAway

    BreakAway

    Bezpečný a snadný přenos tekutin s ochranou proti nákladné ztrátě produktu a poškození zařízení.

    Více informací


    Rychlospojka BQ45GL

    BQ45GL

    Uzávěry lahví obsahují rychloupínací spojku nebo konektor FitQuik® integrovaný do víka určeného pro lahve o objemu 45 GL.

    Více informací

    Rychlospojky DPC

    DPC

    Poskytuje spojení s dvěma porty s jednoručním současným připojením a odpojením.

    Více informací

    Rychlospojky DTLD

    DTLD

    Poskytuje dvojité připojení s jednoručním nezávislým nebo simultánním připojením Materiál: ABS, hadice: 1/4″až 3/8″ (6,4 mm až 9,5 mm)

    Více informací


    Rychlospojka FFC35

    FFC35

    Průtok srovnatelný se spojkami 1,3 cm při velikosti 1,0 cm.

    Více informací

    Rychlospojka HFC12

    HFC12

    Průtok je srovnatelný se spojkami 1/2″ ve velikosti 3/8″.

    Více informací

    Rychlospojka HFC35 & HFC57

    HFC35 a HFC57

    Polysulfonové spojky pro náročné aplikace a chemickou odolnost.

    Více informací

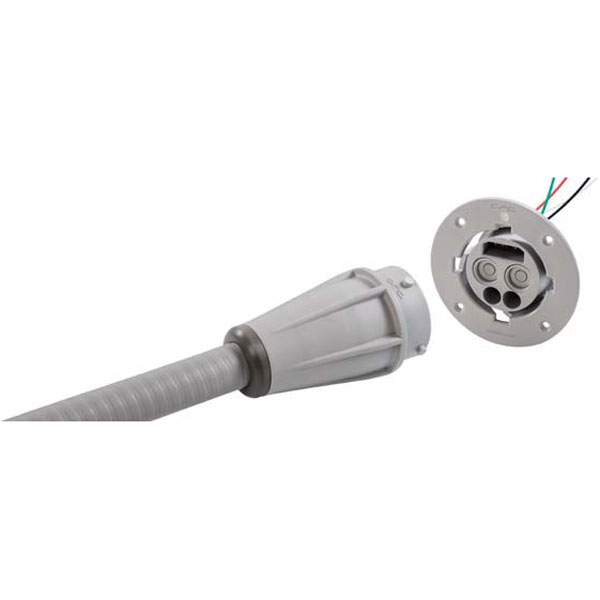

    Hybridní konektor

    Hybridní konektor

    Umožňuje konstruktérům bezpečně využít jeden konektor jak pro tekutiny, tak pro elektroniku.

    Více informací

    Miniaturní hybridní konektor

    Hybridní (mini) konektor

    Poskytuje kompaktní jediný připojovací bod pro vzduch a elektrické vedení.

    Více informací

    Rychlospojka LC

    LC

    Chromované mosazné spojky řady LC jsou ideální pro vyšší teploty nebo tlaky.

    Více informací


    Rychlospojka LQ2

    LQ2

    Aplikace LQ2 je navržena speciálně pro chladírenské aplikace a nabízí vysoký průtok pro optimalizaci výkonu chladicího systému

    Více informací

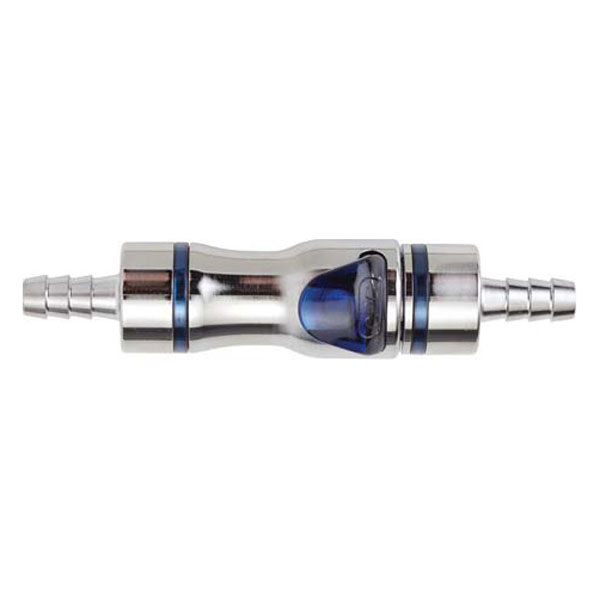

    Rychlospojka LQ4

    LQ4

    Navrženy speciálně pro chladírenské aplikace a poskytující velmi spolehlivé bezkapové spojení a rozpojení.

    Více informací

    Rychlospojka RPLQ4

    RPLQ4

    Spojka pro chladírenské panely a skříně panelů zajišťuje bezpečné a spolehlivé připojení a bezodkapové odpojení.

    Více informací

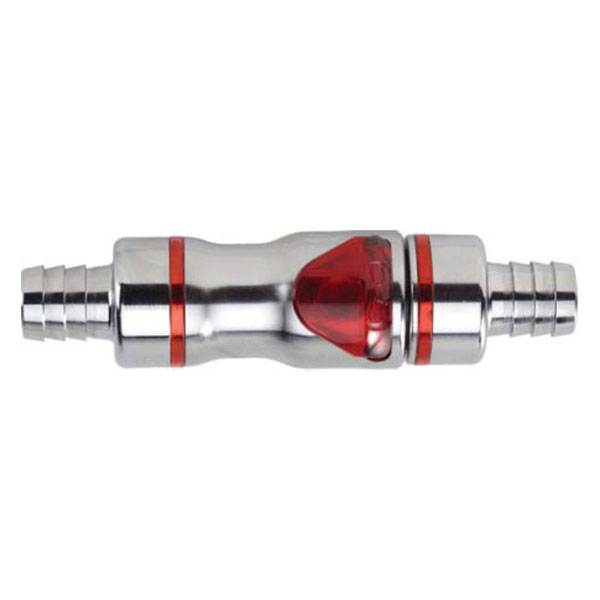

    Rychlospojka LQ6

    LQ6

    Je určena pro chladírenské aplikace, spojka zaručuje bezpečné a spolehlivé bezokapové spojení a odpojení.

    Více informací

    Rychlospojka MC

    MC

    Chromovaná mosazná spojka vyrobená z tvrdého a odolného materiálu pro nejnáročnější aplikace.

    Více informací

    Rychlospojka MultiMount

    Multi-Mount

    Jednoduchá spojka pro připojení tří až pěti okruhů najednou.

    Více informací


    Rychlospojka NS1

    NS1

    Nejmenší plastová spojka na trhu s bezokapovými uzavírací ventily, které zajišťují rozpojení bez ztráty média.

    Více informací

    Rychlospojka NS212



    NS212

    Jednoduchá spojka s otočným připojením s integrovaným uzamykacím mechanismem a oboustrannými uzavíracími ventily proti odkápnutí.

    Více informací

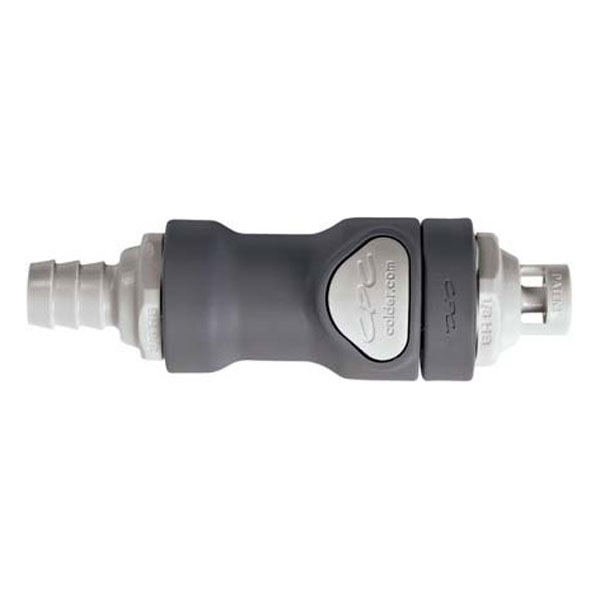

    Rychlospojka NS4

    NS4

    Nabízejí nepropustné ventily v kompaktním rozměru za skvělou cenu.

    Více informací


    Rychlospojka NS6

    NS6

    Bezokapové spojky, lehké, chemicky odolné a snadno použítelné.

    Více informací

    Rychlospojka NSH

    NSH

    Polypropylenová rychlospjka s EPDM těsněním a 100% bez kovových částí v průtokové cestě, poskytují vysokou chemickou odolnost.

    Více informací

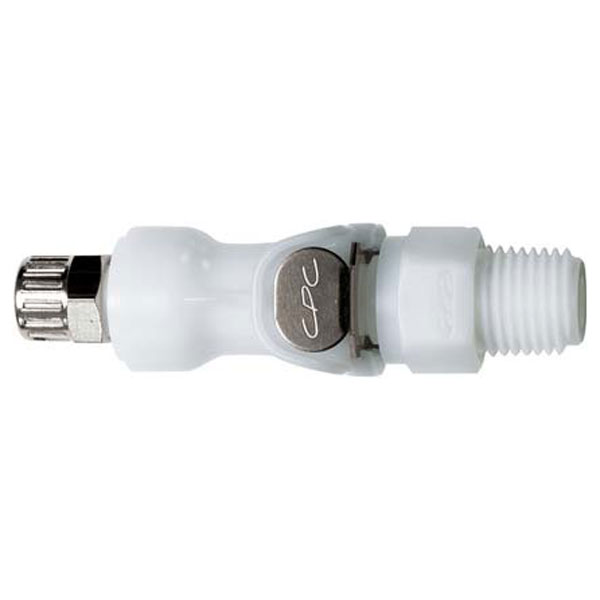

    Rychlospojka PLC

    PLC

    Rychlospojka 1/4″ s vysokým průtokem nabízí nejširší výběr velikostí a konfigurací.

    Více informací


    Rychlospojka PLC12

    PLC12

    V různých konfiguracích a chemickou odolností pro náročné aplikace; sterilizovatelné gama zářením.

    Více informací

    Rychlospojka PMC

    PMC

    Rychlospojka 1/8″ pro širokou škálu aplikací pro všeobecné účely.

    Více informací

    Rychlospojka PMC12

    PMC12

    Spojky z polypropylenu PMC12 mají větší chemickou odolnost a jsou sterilizovatelné gama zářením.

    Více informací


    Rychlospojka Puncture Seal

    Puncture seal

    Čisté a bezpečné dávkování kapaliny z vaku v balení (BIB) nebo jiných typech flexibilních obalů.

    Více informací

    Rychlospojka SMC

    SMC

    Spojky SMC nabízejí velkou hodnotu v malém plastovém konektoru.

    Více informací

    Rychlospojka SnapQuik

    SnapQuik

    Oddělovací konektor ideální pro malé aplikace. Kompaktní konstrukce zajišťuje vysoký průtok kapaliny v malém profilu.

    Více informací


    Rychlospojka UDC

    UDC

    Univerzální spojení pro obalové systémy včetně balení v  balení „vak v krabici“ (BIB), flexibilních a pevných obalových systémů.

    Více informací


    Dokument

    Jazyk

    Prospekt „Product Line Overview.pdf“ -4,9 MB  EN flag
    Přehledový prospekt „CPC_Catalog.pdf“ -19 MB  EN flag
    ilustrační obrázek aplikace Plastové a kovové spojky pro průmyslové aplikace

    Plastové a kovové spojky pro průmyslové aplikace

    Při provozu různých technologických celků je nutné zajistit přívodní materiály a energii, stejně jako jejich odpovídající chlazení. Tyto technologické celky jsou založeny na využití různých tekutin s různými složeními, které jsou potřebné pro výrobu rozličných výrobků.

    Aplikace související s výrobcem CPC

    ilustrační obrázek aplikace Propojování biologicky čistých aparatur

    Propojování biologicky čistých aparatur

    Přesnost a opakovatelnost chemických reakcí či výtěžnost technologií je závislé na dokonalosti vyčištění reaktoru, celého technologického systému či čistoty spojek, kterými se do technologií přivádějí různé látky. Pro snazší spojení a možnost manipulace a přepínání výstupu z bioreaktoru byly vyvinuty spojky STC, které umožňují odvod čistící kapaliny při biologickém čištění reaktoru, ale i po přepnutí spojky do procesního systému, kde se výsledný produkt dále zpracovává.
