  • Hydraulické pístové tlakoměry Fluke P3100 a P3200

    Kapalinové pístové tlakoměry

    Kapalinové pístové tlakoměry - olejové nebo vodní

    Země původu - Země původu
    Země původu

    Fluke Calibration specialista

    Daniel Beránek | +420 775 757 213 | dberanek@dex.cz

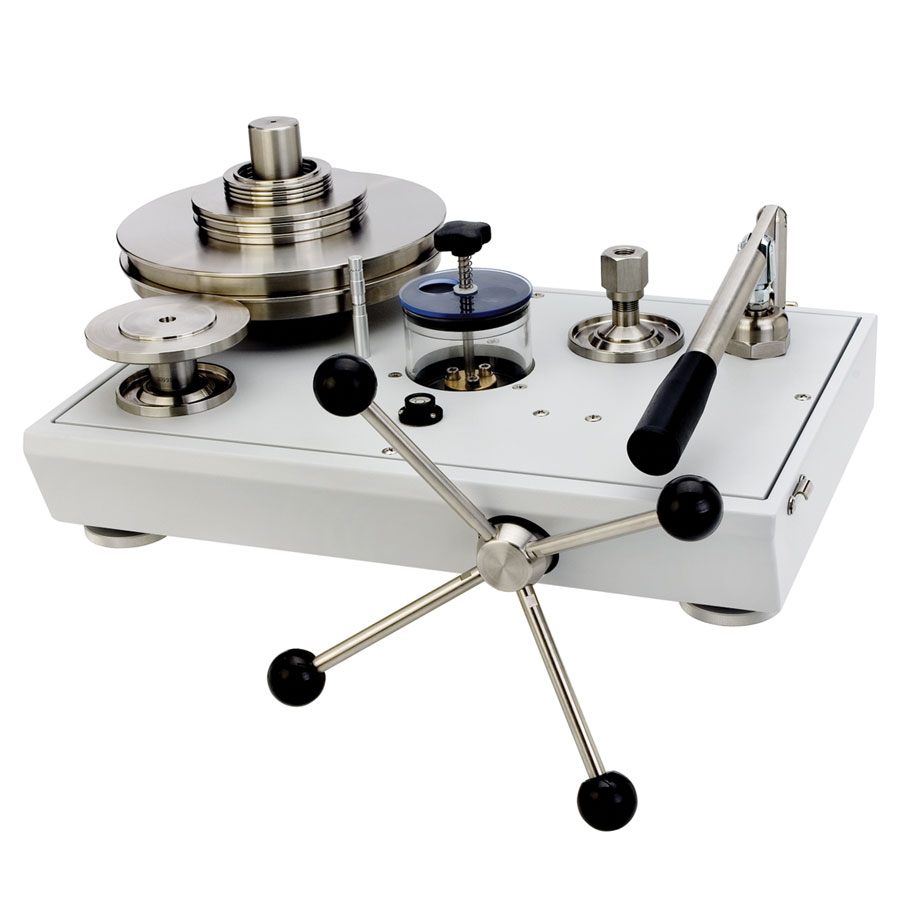

    Kapalinové pístové tlakoměry řady P3200 jsou k dispozici v provedeních s jedním nebo dvěma písty pro zvýšení provozních rozsahů. Přístroje mohou být dodávány v psi, bar, kgf / cm² a MPa. Tyto robustní přístroje jsou vysoce přesné, rychlé a snadno použitelné. Jsou vybaveny vestavěným primárním čerpadlem pro aplikace s velkým objemem a vysoce kvalitním šroubovým lisem pro jemné řízení tlaku.

    Kapalinové pístové tlakoměry – vlastnosti:

    Přesnost

    Přesnost: ±0,015 % odečtu (volitelně ±0,008 %)

    Přesnost z odečtu platí od 10% do 100 % plného rozsahu tlakové měrky a jsou-li provedeny korekce podle údajů uvedených v kalibračním listu. V rozsahu pod 10 % rozsahu je hodnota konstantní a její velikost je ±0,015 % (±0,008 %) z hodnoty odpovídající 10 % plného rozsahu tlakové měrky.

    Tlakové médium

    Tlakové médium olejových pístových tlakoměrů: minerální olej 55-655 (Shell spindle oil 22)

    Tlakové médium vodních pístových tlakoměrů: destilovaná nebo deionizovaná voda

    Olejové pístové tlakoměry mohou být uzpůsobeny pro použití i s jinými tlakovými kapalinami, jako je například Skydrol nebo brzdová kapalina. Vzhledem k agresivní povaze těchto médií budou těsnění vyrobeny z materiálu Viton nebo EPDM (dle potřeby) a trubička k zásobníku bude z hliníku. Speciální tlaková média jsou za příplatek a je nutno takovou aplikaci před objednávkou konzultovat s výrobcem.

    Generování a nastavování tlaku

    Tlak je generován a nastavován pomocí vysoce kvalitního tlakového lisu umístěného v přední části přístroje. Všechny typy jsou také vybaveny ruční pumpou pro naplnění tlakového objemu kapalinou, což umožňuje zkoušení větších objemů.

    Materiál tlakových měrek

     Typ  Píst Válec (pouzdro) Koeficient teplotní roztažnosti
    Olejové typy s rozsahem do 140 MPa a vodní typy s rozsahem do 3,5 MPa   karbid wolframu s niklovou spojkou (hustota: 15,0 g/cm3) kalená martenzitická ocel 16,5 ppm/°C
     Vodní typy s rozsahem nad 3,5 MPa karbid wolframu s niklovou spojkou (hustota: 15,0 g/cm3) karbid wolframu 11 ppm/°C

    Materiál závaží

    Standardní závaží: nemagnetická austenitická nerezová ocel

    Volitelná zlomková závaží: tepelně upravená slitina hliníku, hustota: 2,7 g/cm3

    Závaží jsou umístěna ve zvláštní přepravní skříňce.

    Hodnota tíhového zrychlení, která se mění s geografickou polohou, má přímý vliv na sílu vytvořenou závažími a na přesnost pístového tlakoměru. Každý pístový tlakoměr řady P3000 muže být vyjustován na hodnotu místního tíhového zrychlení (v ceně přístroje). Pokud není tato hodnota uvedena v objednávce, přístroj bude vyjustován na normální tíhové zrychlení 9,80665 m/s2.

    Tlakové přípojky

    Tlakové přípojky pro zkoušené tlakoměry: – 1/8″, 1/4″, 3/8″, 1/2″ BSP nebo NPT (není-li uvedeno v objednávce jinak, bude dodáno BSP), volitelně M20x1,5 a M12x1,5

    Hmotnost bez závaží: 16 kg

    Rozměry: 440 mm x 300 mm x 215 mm

    Objem zásobníku kapaliny: 150 cm3

    Výtlak tlakového lisu: 5,5 cm3

    Výtlak pumpy na jeden zdvih: 4,7 cm3

    Nejmenší standardní dělení závaží:

    • do 3,5 MPa: 0,01 MPa
    • od 3,5 MPa do 35 MPa: 0,1 MPa
    • od 35 MPa do 140 MPa: 0,2 MPa

    Volitelná zlomková závaží:

    • do 3,5 MPa: 0,001 MPa
    • od 3,5 MPa do 35 MPa: 0,01 MPa
    • od 35 MPa do 140 MPa: 0,02 MPa

    Závaží je možno dodat najustovaná v těchto jednotkách: bar, kgf/cm2, psi, kPa a MPa.

    Olejové pístové tlakoměry s jednou tlakovou měrkou

     Typ  Rozsah pracovního tlaku
     P3111-5 0,1 až 3,5 MPa
     P3112-5  0,4 až 14 MPa
     P3113-5  1 až 35 MPa
     P3114-5  2 až 70 MPa
     P3115-5  2 až 110 MPa
     P3116-5  2 až 140 MPa

    Olejové pístové tlakoměry se dvěmi tlakovými měrkami

     Typ  Rozsah pracovního tlaku
     P3123-5  0,1 až 35 MPa
     P3124-5  0,1 až 70 MPa
     P3125-5  0,1 až 110 MPa

    Vodní pístové tlakoměry s jednou tlakovou měrkou

     Typ  Rozsah pracovního tlaku
     P3211-5  0,1 až 3,5 MPa
     P3213-5  1 až 35 MPa
     P3214-5  2 až 70 MPa

    Vodní pístové tlakoměry se dvěmi tlakovými měrkami

     Typ  Rozsah pracovního tlaku
     P3223-5  0,1 až 35 MPa
     P3224-5  0,1 až 70 MPa

    Dokument

    Jazyk

    Prospekt „P3100 and P3200 Hydraulic Deadweight Testers Data Sheet (2.06 MB)“  EN flag
    Přehledový prospekt „Přehledový katalog Fluke Calibration“  CS Flag
