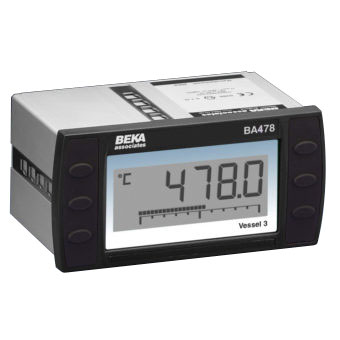

Jiskrově bezpečný zobrazovač s teplotním převodníkem BA478C, do panelu

logo D-Ex info@dex.cz | +420 541 423 211
  • Jiskrově bezpečný zobrazovač s teplotním převodníkem BA478C, do panelu

    Určeno do prostředí s nebezpečím výbuchu - Ex zobrazovač s teplotním převodníkem
    BA478C_indicating_temperature_transmitter_is_panel

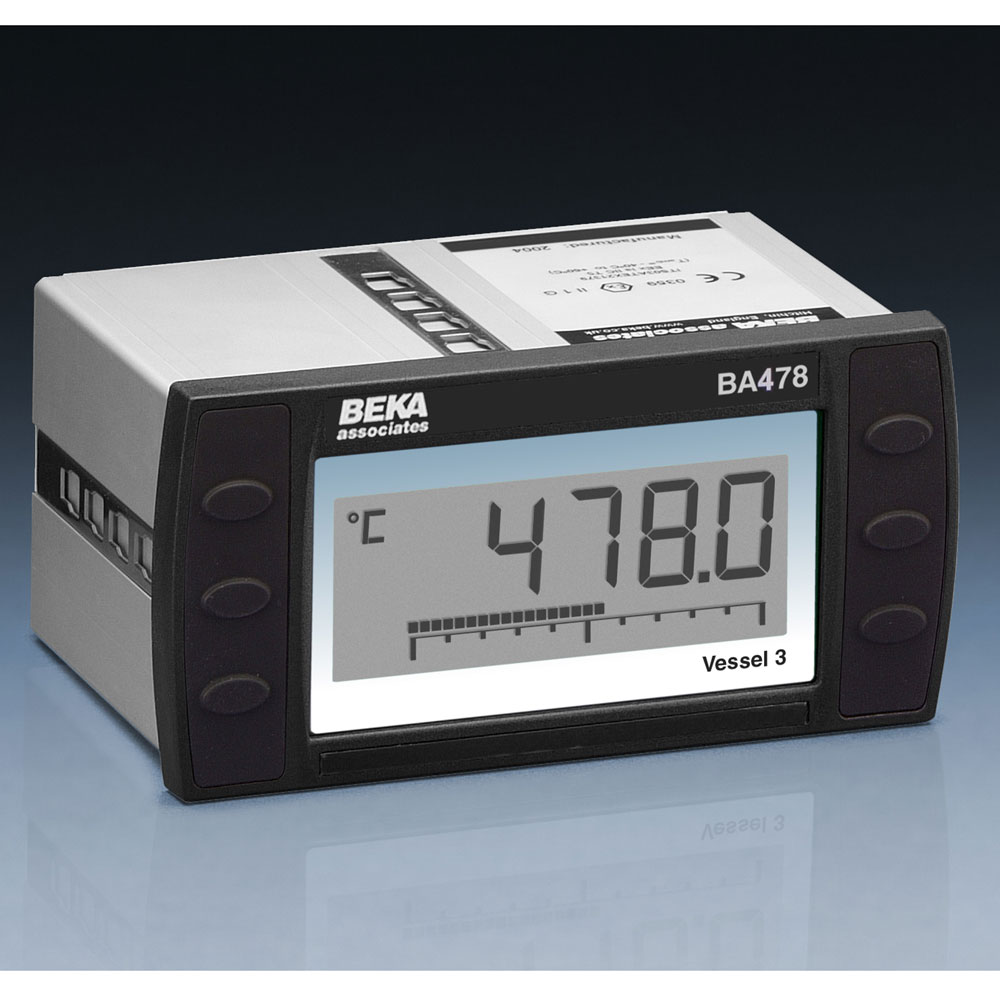

    Jiskrově bezpečný (Ex ia) zobrazovač s teplotním převodníkem BA478C, k montáži do panelu

    Země původu - Země původu
    Země původu

    BEKA associates specialista

    Josef Kocmánek | +420 775 757 223 | jkocmanek@dex.cz

    Druhá generace smyčkou napájeného zobrazovače s převodníkem teploty BA478C poskytuje velké, snadno čitelné, digitální zobrazení teploty a také přesné výstupy: analogový 4 – 20mA a digitální výstup HART®. Volitelné kontaktní výstupy umožňují nastavit varování na limitní teploty a volitelné podsvícení displeje zlepšuje viditelnost za špatných světelných podmínek.
    Převodník disponuje vstupy pro odporový teploměr, termočlánek, odpor nebo napětí a může být konfigurován pomocí tlačítek na čelní straně přístroje nebo přes  digitální HART® komunikaci.
    Pokud je BA478C chráněn prostřednictvím zenerovy bariéry nebo galvanického oddělovače, může být instalován v jakékoliv prostředí s nebezpečím výbuchu (plyn nebo prach).
    Pokud je BA478C instalován v bezpečné oblasti, vstup může být přímo připojen k RTD, THC, odporu nebo zdroji napětí nacházejícím se v jakékoliv prostředí s nebezpečím výbuchu (plyn nebo prach) bez nutnosti certifikované zenerovy bariéry a nebo galvanického izolátoru, a tím výrazně snížit náklady na smyčku.
    Zobrazovač může být zdarma dodán nastavený podle požadavků zákazníka a může být označen štítky s měřenými jednotkami, označením okruhu nebo aplikace.

    logo Ex

    Vlastnosti:

    • certifikace jiskrová bezpečnost ATEX, IECEx, FM a cFM
    • velký 5 místný displej s 31 segmentovým sloupcovým grafem
    • HART komunikace
    • napájení proudovou smyčkou 4 – 20 mA
    • diagnostika převodníku i snímače
    • stupeň krytí čelní strany IP66, zadní části IP20

    Volitelné:

    • podsvícení displeje – napájené z proudové smyčky 4 – 20mA
    • alarmy – dvojice limitních kontaktů
    Typ BA478C

    ba478c

    Montáž / Pouzdro  Do panelu, otvor 144 mm x 72 mm
    Stupeň krytí Přední část IP66, zadní IP20
    Displej 5 místný, výška číslic 20 mm + 31 segmentový sloupcový graf
    Certifikace
    Evropa ATEX II 1G Ga Ex ia IIC T5
    -40°C ≤ Ta ≤ +70°C
    Mezinárodní IECEx Ga Ex ia IIC T5
    -40°C ≤ Ta ≤ +70°C
     USA FM Entity CL I Div. 1
    Gp A, B, C & D
    T4 Ta = 70°CNonincendive CL I Div. 2
    Gp A, B, C & D
    T4 Ta = 70°C
     Kanada cFM Entity CL I Div. 1
    Gp A, B, C & D
    T4 Ta=70°CNonincendive CL I Div. 2
    Gp A, B, C & D
    T4 Ta = 70°C
    Volitelné
    Limitní kontakty (Alarmy) Ano
    Podsvícení displeje napájené ze smyčky Ano



    BA478C


    Katalogový list EN flag
    Certifikát ATEX  EN flag
     Certifikát FM  EN flag
     Certifikát cFM EN flag
     Certifikát  IECEx EN flag
    Certifikát HART® EN flag
     Certifikát Stupeň krytí  EN flag
    Návod k použití  EN flag
     Příručka rozhraní HART® pro zobrazovače s teplotním převodníkem – BA47X/67X EN flag
    Prohlášení o shodě EN flag
     Soubory přístroje HART® ikona zip
     Soubory CAD ikona zip
