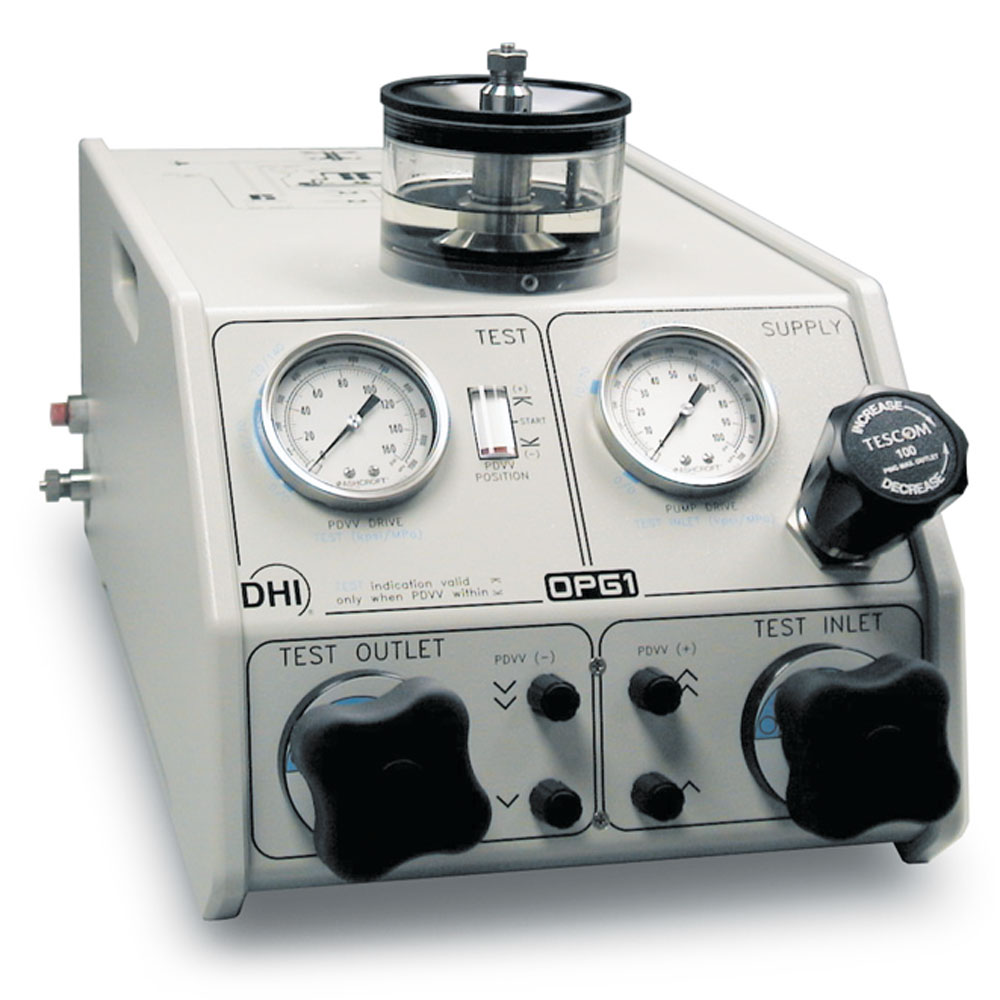

    Hydraulický regulátor tlaku OPG1-30000
    Hydraulický regulátor tlaku OPG1-30000

    Všestranný a rychlý ruční regulátor s pohodlností a nenáročností automatického provozu

    Země původu - Země původu
    Země původu

    Fluke Calibration specialista

    Daniel Beránek | +420 775 757 213 | dberanek@dex.cz

    Hydraulický tlakový generátor/regulátor OPG1 je určen pro nastavení a vytváření tlaku při kalibraci a testování hydraulických systémů. Je schopen vytvářet a přesně nastavovat tlak od atmosférického tlaku až do 200 MPa. Hydraulický regulátor tlaku OPG1 kombinuje všestrannost a rychlost ruční regulace s pohodlností a nenáročností automatického provozu. Je též standardním komponentem pro generování a regulaci tlaku v systému pístového tlakoměru PG7302, nebo vytváří spolu s digitálním tlakoměrem RPM4 kalibrační systém na základě přenosového etalonu.

    Vlastnosti:

    Pneumaticky poháněné hydraulické čerpadlo zajišťuje nepřetržitou dodávku vysokotlakého oleje do přívodního ventilu. Výstupní tlak čerpadla je nastaven na požadovanou úroveň pomocí regulátoru tlaku a indikátoru tlaku na předním panelu.

    Vysokotlaký vstupní ventil přivádí vysokotlakou kapalinu z čerpadla k hrubé regulaci tlaku a vysokotlaký ventil pro výtlak vrací tekutinu do zásobníku pro snížení tlak. Vysokotlaké ventily jsou speciálně navržené odměřovací ventily, které pracují napůl otáčky a nemohou být přetaženy.

    Jemné nastavení tlaku je dosaženo pomocí pneumaticky řízeného proměnného objemu, který je pneumaticky aktivován přes membránu.

    Mžikové ventily s tlačítkem nastavují tlak vzduchu na membráně tak, že zajišťují bezproblémové nastavení a velmi rychlý pohyb pístů podle potřeby.

    Poloha pístu s proměnným objemem je vyznačena na předním panelu.

    Hydraulický regulátor tlaku OPG1 obsahuje:

    • vestavěnou hydropneumatickou pumpu pro plnění testovaného systému a vytváření tlaku
    • dva jehlové ventily pro regulaci tlaku v systému
    • pneumaticky řízený regulátor objemu pro velmi jemné řízení tlaku a generování malých tlakových přírustků. Pro pohon hydropneumatickéhu čerpadla a regulátoru objemu je třeba pneumatického napájení tlakem až 850 kPa (podle požedovaného výstupního tlaku).

    Technické údaje:

    Tlakový rozsah: 0 až 200 MPa
    Pracovní médium: di-2-ethyl-hexyl sebacate a další nekorozivní oleje
    Elektrické napájení: žádné
    Pneumatické napájení: čistý suchý vzduch o průtoku 50 ln/min
    Potřebný tlak vzduchu :

    (závisí na požadovaném vystupním tlaku oleje)

    Požadovaný hydraulický tlak Potřebný tlak vzduchu
    do 70 MPa 550 kPa
    do 140 MPa 700 kPa
    do 200 MPa 850 kPa
    Provozní teplota +10 až +45 °C
    Hmotnost: 27 kg
    Rozměry: 300 mm (š) x 300 mm (v) x 535 mm (hl)
    Připojení pneumatického pohonu: 1/4″ NPT F
    Hydralické připojení zkoušeného systému: DH500-speciální šroubení pro trubku průměru 6 mm, ekvivalent šroubení AE F250C, HIP HF4 atd.
    Kapacita nádržky: 200 cm3
    Objem regulátoru objemu: 1 cm3
    Typicka doba generování tlaku: méně než 12 sekund
